总述[]

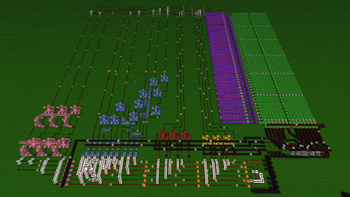

下述图片为一台已经完成的计算器:

实际样式

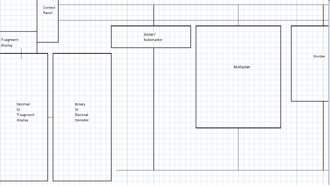

设计架构

当然,所有的信息都被编译为二进制,这也就是为什么有如此多的解码器。

现有组件[]

Ic translate.svg
此段落的(部分)内容需要翻译

这篇文章会尽量使用一些逻辑顺序来描述组成零件。

控制面板(室)[]

控制面板是你设置输入和下达指令的地方。

数字输入面板[]

数字输入面板

用户在这里选取所需数字。这张图片是一种基于拉杆的二进制输入面板,用户必须预先将该数字化为二进制。

计算面板[]

这里用户要选取所用计算:加(+),减(-),乘(*),除(/)。图示亦使用拉杆系统。

计算面板

输入端线 (白色和橙色)[]

这些红石线从输入面板、计算面板连接到不同的逻辑运算单元。要试着改变信号的排列顺序,让相同的值合在一处。所以,电线应该像这样,从左到右:A1; B1; A2; B2; A4; B4; ...

逻辑运算单元[]

这是执行指令的机器。

加法器/减法器(黄色和红色)[]

注:在这个架构中,减法器和加法器是分开的。目前解决方案戳这里(妥善处理补码)

图示是一种加法器/减法器。它的结构很简单,因为它是模块化的,即由许多相同的部件组成。也就是说,如果你使用更多的字节,可以只在旁边添加更多的模块,但也要变一些连接点。

二合一加法器/减法器

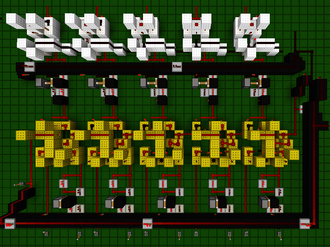

在这台机器上,二进制输入会进入底部黄色的全加器。每个加法器都需要两个相同的输入值(A和B)。而且,最低的数位要在左边,这样就可以按进位关系进行连接。信息一般以白色和橙色部分中,电线的形式输入。为避免输入线路与其他线路连在一起,可以架一座基础的桥。

A输入(左边)是被减数,会被直接传到加法器。B输入是减数,它必须通过一个多路转接器。这是由异或门组成的一个组件,可以在减法时给加法器一个反相信号。多路转接器由一个开关控制(图中开关在最左边)。加和结果会进入另一个多路转接器,它同样会在减法的情況下给出一个反相输入。这是由一个蕴含门(在右上方)控制的,if the switch is on "Subtraction" and if the last carry is true.这是有必要的,因为在一个减法中,最后的进位实际上是“-”(减号)标志。
白色的机器是半加器,作为上一个的加法器的进位和各自的全加器的总和。我们需要这个,因为如果答案是负数,它使用方程”-A = !A (A的取反)+ 1”,参见减法器。最后的输出可以在最上方的红石线观察到,再加上最右边的红石线(从最后的全加器进位)和第一个(左边)半加器的进位(表示负号)。

乘法器 (浅蓝色)[]

让我们从基本知识开始,因为这是最复杂的地方。你应该要知道,乘法只是一个重复的加法。那即是,我们会在这里再次使用加法器。其实在开始之前,你需要先设置一些与门(不包括the control one)。它的用途十分简单:因为在二进制的乘法中,我们只会使用0和1,我们可以制造输出的唯一方法是将1乘以1。
我将按由低位到高位的顺序。
最低的位元: 1*1 = 1。 即是第二个与门的输出(the control one) 直接传到输出红石线集合。
倒数第二: 1*2 = 2和2*1 = 2。 两个输出会进入全加器。和会进入输出,进位则会进入下一位。
下一个: 1*4 = 4;2*2 = 4和4*1 = 4。 来自上一位的进位会使第一个加法器的进位进入。这两个正常的输入端是三个与门中的两个。它们的和会进入第二个加法器,第二个输入则是第三个与门。这两个会进入下一步,他们的和会进入输出。
你可以用这种方式一直继续,直到你运行完所有的与门,或者说是算式。

除法器(粉红色)[]

这个很容易和乘法器比较。我们将会继续使用全加器。基本上,每个A输入端, 会设置n个加法器,n=B输入端的数量。还有,这一次你需要“将它们反相”。现在最高有效位应将进位向下传递。

输出线[]

此线必须接收到从每一个机器发出的每一条输出信号,并且将他们重定向到另一部分。

二进制-十进制解码器[]

这个部件会把二进制转换成十进制输出。它的尺寸会是(二进制输入*2)*(十进制输出)
*快速笔记* :它用于一个 "可编程的" 异或门,尽管更倾向于一个多入非门。这样会激活一行红石火把输出正确答案。

计划部分[]
