Minecraft里的电报机与真正的电报设备工作原理相同:发送一系列长距离脉冲,由接收端进行解码。有很多种设计方法,从简单的闪烁红石火把,到庞大的机器,进行接收、删除、编辑,然后将他们发送到目的地。本教程将讲解如何建造和操作这个设备。

一个中等规模的电报机设备外观

工作原理[]

所有不管简单或复杂的电报都需要四个东西: 发报机、反相器(非门)、红石线、以及接收装置。一般用拉杆作发射装置;当然也可以是按钮或者压力板,但因为它们保持0.5秒起的激活时间,所以不太方便发送消息。拉杆则可以迅速开关,能发送莫尔斯电码等快速脉冲的电报语言。电报设备使用红石火把来输出信号的可能要先通过一个非门再输出,如果没有非门,当收到信号时,火把反倒会熄灭。虽然这只是一个外观问题,但如果不这样做,在读取信息时可能会发生混乱。然后信号要经过最重要的传输线,把消息输送到目的地。传输线一般是长长的红石线加上每十五格一个红石中继器,直到到达目的地。最后是接收器,它把信息显示给玩家。可以是单独一个红石火把,也可以是一个摆满红石中继器的房间。

电报机构成[]

发射装置[]

在电报室的拉杆

发射装置是用来传输一系列脉冲到接收器的设备,它可以是拉杆、按钮、压力板或脉冲发生器

拉杆[]

拉杆是常见的发射装置,在很多情况下是最实用的选择,它可以创建一个短或长的脉冲,并是目前为止表示最准确的。

按钮[]

按钮可以用在单向电报系统中,给其他玩家发送遇险信号,可是,接收机在按键自按下去到弹回来的1秒之内不会被激活。 在紧急情况时,送一个遇险信号是个不错的主意。但接收器有可能会忽略通过按钮发出来的消息。

压力板[]

虽然它们类似于按钮,但它们当生物走上去时将会激活,多个压力板可以定位一个山洞的不同点。所有这些都可以连接到单向求救电报,如果有任何怪物踩上去(只有有害怪物会在山洞里生成),只要踩上,就会发出求救信号,让其他玩家能够采取行动。

接收装置[]

一个用红石中继器做的6bit接收器。

接收器则是显示另一个电报室发送的信息,它可以是红石火把、红石中继器等。

红石火把[]

红石火把是一种原始但小巧的接收器,因为它可以显示从脉冲激活到接收器的过程。它不会记录、循环,也不能显示整条消息,不方便解释一个含糊的消息。这是常见的单向且经典的电报系统,简单和快是它的特点。此外,它是能够安装在墙上的接收器。

红石灯[]

红石灯减少了一点麻烦,可以省去非门。

红石中继器[]

红石中继器最简单的形式是像红石火把那样接收。然而他们不能够接收快速脉冲或者安装在墙壁上。如果连续放置多个中继器,可以查看消息大部分,如果够长,将可以查看整段消息,每个脉冲的显示和消失,可以调整中继器的延迟做决定,也可以让消息在接收方无限循环。

活塞[]

你可以使用多个位元接收器,让它们看起来像点和破折号。

音符盒或钟[]

当加上一个无输入时启动的高频时钟,注意,它可以作为一个听觉装置并显示消息(加上高频时钟是因为可以让点和破折号分开)。

信息显示器[]

使用信息显示器,就可以查看即将发送,然后再发送它到目的地,无论红石火把或红石中继器都可以用,当使用串联中继器,可以升级到有循环和擦出功能的显示器。

显示循环和擦除设备[]

带有循环和擦除设备的12bit接收机

循环对于显示器和接收器都是一个有用的补助,它连接端的红石中继器显示器开头,一次又一次,直到消息被删除。擦除设备是很有必要的,创建一个显示屏循环,当他们清除循环的消息,消息就被清除了。一个完整的循环系统和橡皮擦系统需要或非门(NOR)。

擦除设备[]

它工作原理很简单:终止循环。通常,它是连接到或非门(NOR)上的拉杆。尽管它们之间有额外的空间,应建立接收器循环,并让输入端在NOR的侧边上,请记住,不应该有任何交叉的地方,当然你也可以使用多层电路。

或非门[]

Logic NOT.gif

或非门可以控制循环,直到你想发送、编辑和删除消息,你需要两个拉回来的拉杆来激活它们。之后可以都向前,也可以一个向前一个向后。

电报类型[]

单向电报[]

一个以红石火把做接受装置的单向电报系统

一个单向电报的例子

就像它的名字的意思一样,单向电报只能发往一个方向,并严重的限制了他的能力。 如右图所示,这个系统须要发报机(1)、非门(2)、通信线路(3)、和收报机(4)。但这种电报是唯一一种对单人游戏真的有用的电报。 如果在矿洞里有一个拉杆,家里有一台收报机,这个系统可以提醒他。举个例子,他们可以在家里有一排接受装置,如果在某个矿洞里发现了钻石,那么他可以打开发报机,这样在他家里对应这个矿洞的红石火把就会亮起。这可以提醒他那个矿洞里有钻石或其他有价值的矿物。当他在其他矿洞里发现了有价值的矿物时,他只需要打开这个矿洞里的拉杆就可以更新提示。左图便是一个例子。在多人游戏里的一个用处是作为一个求救信号,如果你遇上了麻烦(比如遇上了苦力怕)它可以让你发出求救信号,叫别的玩家帮助你摆脱你遇上的麻烦。

基本电报[]

一个典型的电报室.

一个具有两个控制室的双向电报室.

最基本的系统,经典的电报机很容易建立,但不是那么容易使用。它由一个拉杆,一个非门,和每个通信方向的红石火把。一个简单的双向电报如右图。1和2是小控制室,A和B是非门。请注意,加上适当间隔的红石中继器,该区域在两机之间可以拉长。经典的电报允许快速操作以及空间小到每个控制室只有1x2x2。此外,由于其有限的规模和能力,它不需要逻辑知识,使得它非常适合初学者或只拥有少量红石的。缺点是,虽然你可能是新玩家,但是你必须将任何一种你决定去拍电报的语言拍得非常流利。这点你只好接受。事实上,他们必须在你开始发送时即时开始阅读消息,否则其完全失去意义。这很快成为了问题,尤其是当服务器滞后。尽管如此,玩家以任何方式使用它,经常是因为他们喜欢其与真正的电报的很大的相似性。因此,尽管经典的电报是紧凑的、简单的、非常现实的,一个更先进的系统可能值得考虑。

多向电报[]

一个有“发送到所有人”按钮的三向电报室.

虽然这一分类涵盖最多电报类型,但是多方位的电报在一般的设计中非常独特,可以是具有挑战性的类型。这主要是由于布线要求,数量和,双向,所需空间这些因素。例如,一个三个方向的电报最少需要六个独立的红石线的长度,这是创造一个经典的,没有额外的能力的红石火把接收机系统所需的材料。获取这样一个项目需要的大量的红石粉是有问题的,虽然这是不属于短距离的问题,好的做法是,在开始之前,粗略地估计其建设的需要是多少。

简易多向莫尔斯电报机[]

这是一个非常简易的摩尔斯电码接收和发送器。拉杆旁的红石灯显示发送内容,在第1层墙上的灯则是接收器。这个信号表示哪个电报室接受这条消息。在结构中建造一个显示单元(反映单元)以使一个多向摩斯电报路线变得完整(连接各个收发室)。地板上的红石装置是发送线路且台阶(不一定要,只要是非实体方块就行了)上的线路是收信线路。

注意:

  1. 先建造地面上的发送线路(在下面)
  2. 台阶要用上半台阶(才放得了红石粉)
  3. 红石火把侧放在墙的顶端

单向型[]

多向型[]


A Multi Directional telegraph room in use from outside and inside

一些替代方案[]

Frequency matching(频率同步,示范[]

Frameless.

这个发明允许你传输不同信息时不需要改变传输线路(单线传输任何信号)(它可以保持红石火把中继器的组合)在这个系统里,不同的频率代表不同的信息。

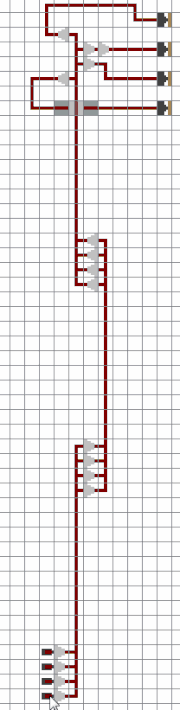

建造这种电路,你首先应该建造一个发报装置(Transmitler)——一个简单的可控制时钟作为频率发生器——再把它接入传输线路(Transmission line)还有另一头的接受装置(repeater)。另一头建造一个同样延误的频率发生器。设定好传输线路的输出以同步两个频率发生器(必须保证它们精确地同步亮灭,误差小于0.5刻)

然后,在减法模式下将接收器振荡器和传输线的输出连接到红石比较器。 如果接收到的波形与接收器振荡器波形不同,比较器将在其输出端产生一个闪烁信号。

你可以将传输线连接到不同频率接收器,并且不要忘记匹配时序。

接收装置电路可能会变得笨重,但如果您的发射装置和接收装置彼此远离,则你可以在传输线上花费更少的红石。

模拟电报机[]

Analog transmission line.

Analog telegraph uses up to 16 states of a 红石粉, instead of just two. Animation on the left is pretty self-explanatory: connect the 红石中继器s as shown. The distance between the matching repeaters should be exactly 15.

红石时钟电报机[]

步骤[]

  1. 首先你需要建造一座建筑物,尺寸至少为16格×5格。如果你想的话,你可以让它看起来像一个现实里的建筑物,例如邮局。
  2. 接下来,在墙上挖一个长洞。16格×5格的建筑需要12格方块长(如果你把建筑物建的更大,要在墙上留4格方块或在其他方块留空间)你必须有4格方块的闲置空间。
  3. 沿着洞放置最大延迟的红石中继器
  4. 连接到一个时钟电路(越大越好)。节省空间的一个好方法是在一行中反复上下移动。以此作为“储存”。
  5. 接着是“传输”,放置一个拉杆在其中一格空间。有一个告示牌在拉杆上表示“传输”会更好。
  6. 然后,建造一条最大延迟的红石中继器线连到另一个电报局 (做这个的一个好方法是方块-红石中继器-方块等等)要拐弯先放置一格方块,再放置一个面向拐弯方向的红石中继器。链接到另一个时钟电路。
  7. 要使用“传输”,使用摩尔斯电码。要制造一点,开启它再立刻关闭它;要制造一划,开启它后数三声再关闭它。
  8. 然后是“删除”,放置方块在黏性活塞面向的方向,当启动时,你能够让它们脱离时钟电路以停止脉冲(制造它可以不会造成破坏而只是把方块拿出来)。
  9. 现在是“取消”,假设你发了一封电报而你犯了一个错误并且想要阻停它,做一个“取消”就对了。与时钟一样,轨道越多越好。

现在,一切搞定。

优缺点[]

优点:
  • 可以留言。
  • 快速。
  • 使用方便。
缺点:
  • 需要大量红石中继器。
  • 需要摩尔斯电码。
  • 会有卡顿(阻止这种情况的好方法是在红石时钟电路保持良好状态)。
  • 需要一个巨大的时钟电路以制造7个字母的单词。

小贴士[]

  • 在一张纸上写下每个字母的莫尔斯电码,相当于莫尔斯电码表。
  • 在拉杆上方放置告示牌。
  • 一个不错的方法是将音阶盒连接到线路,而不是时钟电路。
  • 制作更多时钟电路以接收更多消息。

局限[]

如果电报机超出加载区块,它将因为无法给出可视信号无法工作,因为中继器不会更新,但是这是电报机最重要的用途。
