Modifikation/RedPower2/Logic

Diese Seite wird vom Minecraft Wiki nicht auf inhaltliche Richtigkeit und Vollständigkeit geprüft.

RedPower Logic ist der älteste Teil von RedPower (ehemals "Integreated Redstone"). Er fügt verschiedene logische Gatter und kompakte Schaltungen in Form von Tiles (dt.: Kacheln) hinzu.

Seit PR5 sind in RedPower Logic Zellen enthalten, welche vorher ein ein extra Modul ausgelagert wurden (RedPower Array). Mit diesen lassen sich einfach Bedingungen miteinander verknüpfen.

Komponenten

Für den Bau der Kacheln werden verschiedene Komponenten benötigt.

Name	Herstellung	Beschreibung
Stone Wafer	2	Grundlage für alle Kacheln und Komponenten
Stone Wire		Komponente für den Bau von Kacheln, entspricht einfacher Signalübertragung
Stone Cathode		Komponente für den Bau von Kacheln, entspricht einem Invertierer
Stone Anode	3	Komponente für den Bau von Kacheln, entspricht Signalempfang von Kathoden
Stone Pointer		Komponente für den Bau von Kacheln, entspricht einer drehbaren Kathode
Silicon Chip	3	Komponente für den Bau von Kacheln, entspricht einem Chip
Tainted Silicon Chip		Komponente für den Bau von Kacheln, entspricht einem defekten Chip
Stone Bundle		Komponente für den Bau von Kacheln, entspricht einem Adapter für Kabelbäume
Stone Redwire		Wird für den Bau von logischen Zellen benötigt.
Plate Assembly		Wird für den Bau von den meisten logischen Zellen benötigt, überträgt ein invertiertes Signal nach oben

Kacheln

Die Kacheln lassen sich überall platzieren

Alle Kachen haben Eingänge und Ausgänge, an welche Redstone-Leitungen angeschlossen werden können. Man kann in die Eingänge ein Signal eingeben, z. B. indem man einen Schalter an den Eingang setzt. Ausgänge haben, wenn überhaupt, nur in Ausnahmenfällen auch eine Eingangsfunktion, in der Regel geben sie nur Signale aus.

Alle Kacheln lassen sich drehen, indem man auf sie mit einem Schraubenzieher rechtsklickt. Seit PR5 kann man Kacheln auch spiegeln, indem man beim Rechtsklick mit dem Schraubenzieher zusätzlich Shift drückt. Dies ist voralle bei unsymmetrischen Kachen sehr nützlich. Bei manchen symmetrischen Kacheln mit mehreren Eingängen lassen sich so auch bestimmte Eingänge deaktivieren.

Gates

AND Gate

Das AND Gate (dt.: Und-Gatter) gibt ein Signal aus, wenn alle drei Eingänge ein Signal erhalten. Man kann manche Eingänge deaktivieren, indem man mit einem Schraubenzieher rechtsklickt und dabei Shift drückt.

Name	Herstellung	Beschreibung
AND Gate		Gibt ein Signal aus, wenn alle Eingänge an sind

•

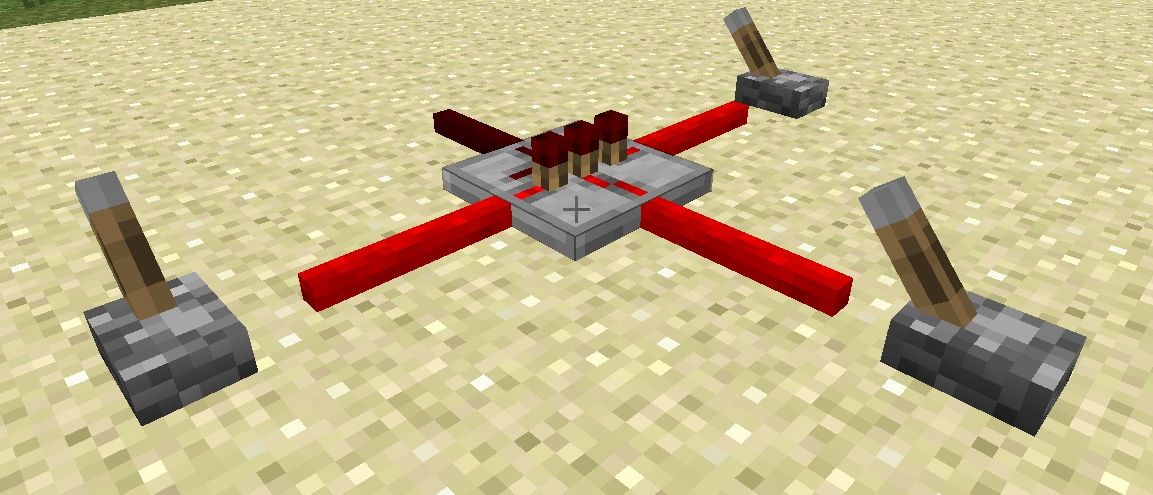

  Wenn nicht alle Einänge an sind, ist es der Ausgang auch nicht

•

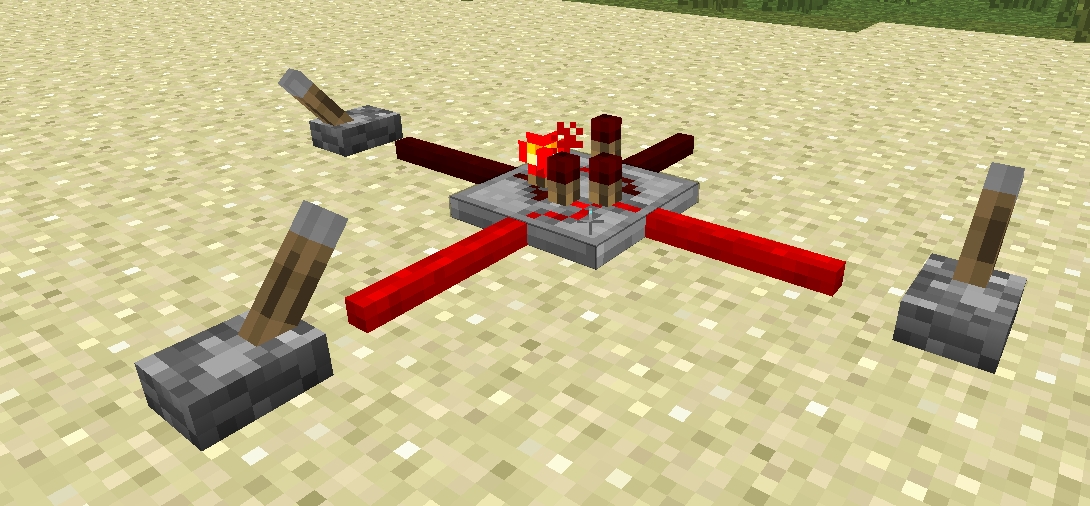

  Wenn alle Eingänge an sind, ist es der Ausgang auch

•

  Eingänge lassen sich deaktivieren. Der vordere ist nun irrelevant

NAND Gate

Das NAND Gate (dt.: Nicht-Und-Gatter) ist das gleiche wie das AND Gate, nur gibt es kein Signal aus, wenn alle Eingänge ein Signal erhalten.

Name	Herstellung	Beschreibung
NAND Gate		Gibt ein Signal aus, wenn mindestens ein Eingang aus ist

•

  Wenn nicht alle Einänge an sind, ist der Ausgang an

•

  Wenn alle Eingänge an sind, ist es der Ausgang nicht

•

  Eingänge lassen sich deaktivieren. Der vordere ist nun irrelevant

OR Gate

Das OR Gate (dt.: Oder-Gatter) gibt ein Signal aus, wenn mindestens ein Eingang ein Signal erhält. Auch hier lassen sich einzelne Eingänge deaktivieren.

Name	Herstellung	Beschreibung
OR Gate		Gibt ein Signal aus, wenn mindestens ein Eingang an ist.

•

  Wenn keiner der Einänge an ist, ist es der Ausgang auch nicht

•

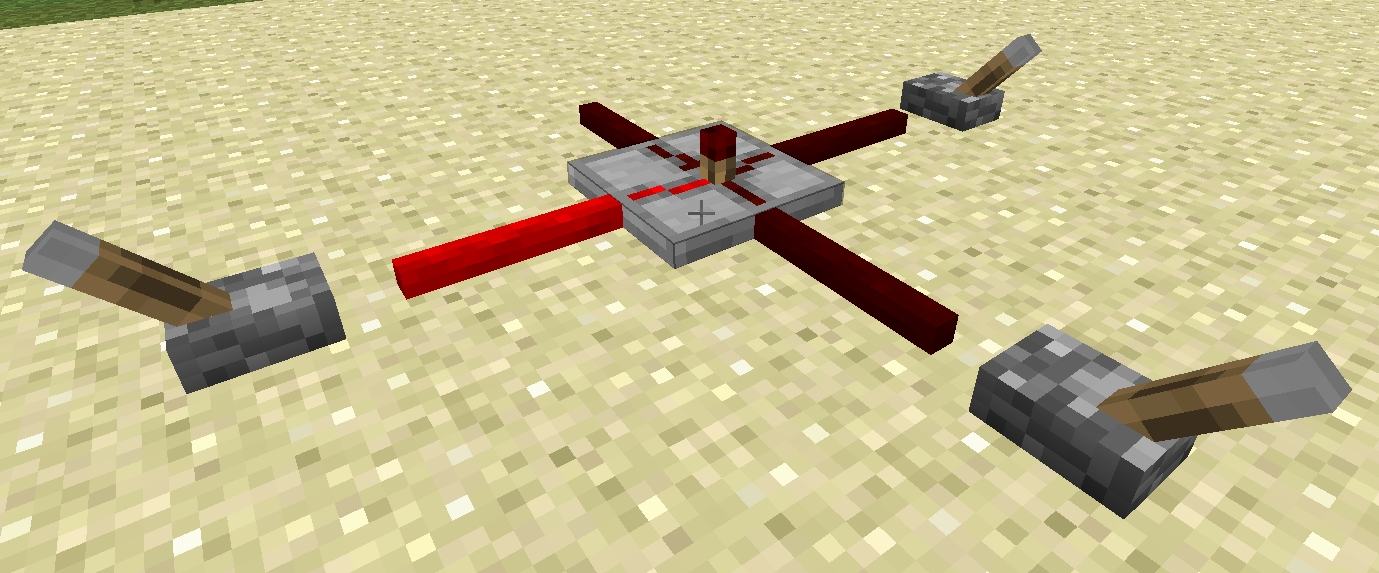

  Wenn mindestens einer der Eingänge an ist, ist es der Ausgang auch

•

  Eingänge lassen sich deaktivieren. Der vordere ist nun irrelevant

NOR Gate

Das NOR Gate (dt.: Nicht-Oder-Gatter) gibt kein Signal aus, wenn mindestens ein Eingang ein Signal erhält. Es verhält sich sonst wie das OR Gate.

Name	Herstellung	Beschreibung
NOR Gate		Gibt ein Signal aus, wenn alle Eingänge aus sind

•

  Wenn keiner der Einänge an ist, ist der Ausgang an

•

  Wenn mindestens einer der Eingänge an ist, ist es der Ausgang nicht

•

  Eingänge lassen sich deaktivieren. Der rechte ist nun irrelevant

XOR Gate

Das XOR Gate (dt.: Exklusives-Oder-Gatter) hat zwei Eingänge und gibt ein Signal aus, wenn genau ein Eingang ein Signal empfängt, aber nicht beide oder keines.

Name	Herstellung	Beschreibung
XOR Gate		Gibt ein Signal aus wenn die Eingänge ungleich sind

•

  Ist kein Eingang an, ist es der Ausgang auch nicht

•

  Ist genau ein Eingang an, ist der Ausgang auch an

•

  Ist mehr als ein Eingang an, ist es der Ausgang nicht mehr

XNOR Gate

Das XNOR Gate (dt.: Exklusives-Nicht-Oder-Gatter) hat auch zwei Eingänge und gibt kein Signal aus, wenn genau ein eingang ein Signal erhält. Es verhält sich sonst wie das XOR Gate.

Name	Herstellung	Beschreibung
XNOR Gate		Gibt ein Signal aus, wenn beide Eingänge gleich sind

•

  Ist kein Eingang an, ist der Ausgang an

•

  Ist genau ein Eingang an, ist es der Ausgang nicht

•

  Ist mehr als ein Eingang an, ist der Ausgang wieder an

Buffer Gate

Das Buffer Gate (dt.: Puffer-Gatter) gibt an den drei Ausgängen ein Signal aus, wenn der Eingang auch an ist. Es ist im Grunde eine Ein-Weg-Leitung mit mehr Ausgängen.

Name	Herstellung	Beschreibung
Buffer Gate		Leitet ein Signal weiter

•

  Geht kein Signal ein, geht auch keines aus

•

  Die Ausgänge geben das Signal des Einganges weiter...

•

  ...aber nicht andersrum

NOT Gate

Das NOT Gate (dt.: Nicht-Gatter) hat drei Ausgänge, die den gegenteiligen Status des Eingangs haben, d. h. die Ausgänge sind an, wenn der Eingang aus ist und andersrum. Es verhält sich im Grunde ähnlich wie das Buffer Gate.

Name	Herstellung	Beschreibung
NOT Gate		Invertiert ein Signal

•

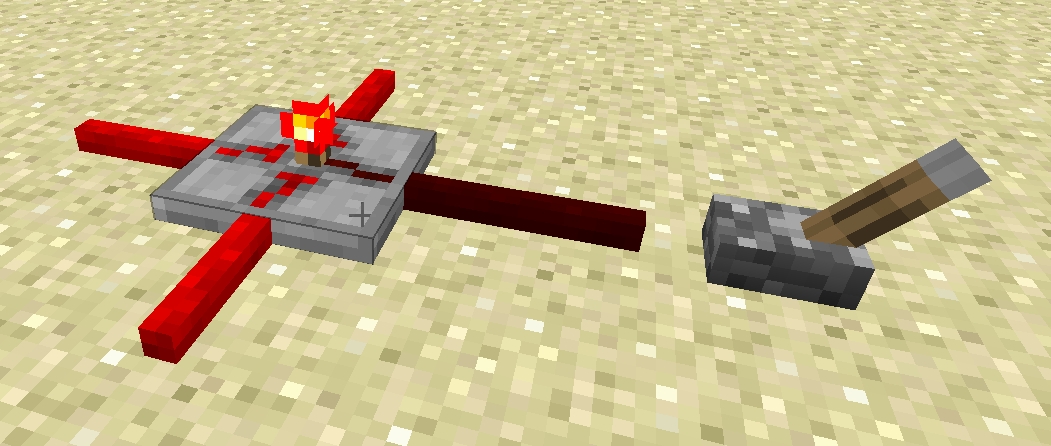

  Geht kein Signal ein, wird ein Signal ausgegeben

•

  Die Ausgänge geben das Signal des Einganges invertiert weiter

Clocks

Timer

Der Timer (dt.: Uhr) ist eine Clock, welche in einem einstellbaren Zeitintervall ein Redstone Signal ausgibt (min. 200 ms). Er hat drei Ausgänge und einen Eingang. Wird ein dauerhaftes Signal eingegeben, gibt der Timer keine Signale aus.

Name	Herstellung	Beschreibung
Timer		Gibt in einem Zeitintervall ein Signal aus

•

  Mit jeder Umdrehung wird ein kurzes Signal ausgegeben

•

  Die meiste Zeit wird kein Signal ausgegeben

•

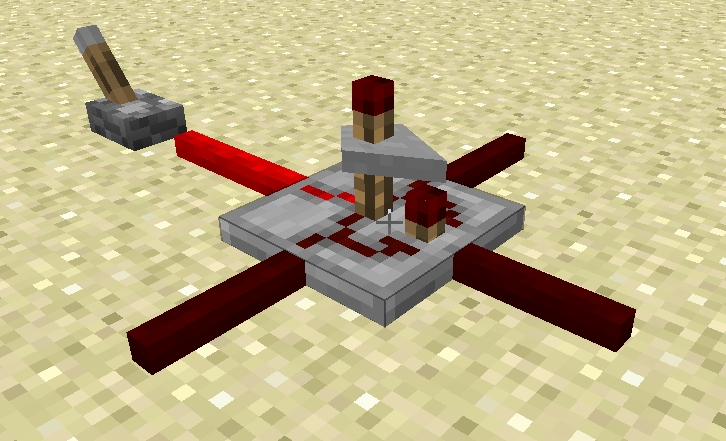

  Wird ein Signal eingegeben, ruht der Timer

•

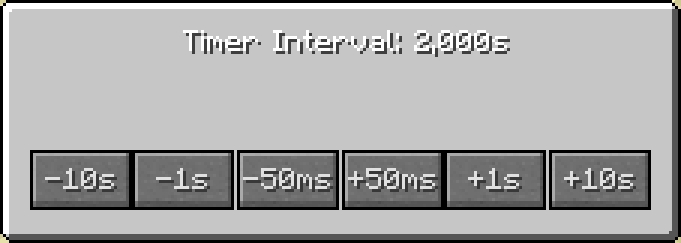

  Das Zeitintervall lässt sich einstellen

Sequencer

Der Sequencer (dt.: Ablaufsteuerung) ist ein Timer, welcher vier Ausgänge hat (keinen Eingang) und nacheinander an jedem Ausgang ein Signal ausgibt bis der Zeiger den nächsten Ausgang berührt. Die Zeit, die er zwischen zwei Ausgängen braucht, lässt sich einstellen.

Name	Herstellung	Beschreibung
Sequencer		Gibt nacheinander an jeder Seite ein Signal aus

•

  Nacheinander wird an jedem Ausgang ein Signal ausgegeben

•

  Das Zeitintervall zwischen den Ausgängen lässt sich einstellen.

Latches

RS Latch

Das RS Latch (dt.: RS-Speicher) ist eine einfache Speicherzelle.

Es hat zwei Ausgänge und zwei Eingänge. wird ein kurzes Signal in den Eingang gegeben, gibt der gleiche Eingang und ein Ausgang permanent ein Signal aus, bis der andere Eingang ein Signal empfängt. Dieser Eingang und der andere Ausgang geben un solange ein Signal aus, bis der Erste Eingang ein Signal empfängt, und so weiter.

Wird an beiden Eingängen ein Signal eingegeben, brennt die Zelle aus. um sie wieder funktionstüchtig zu machen, beide Schalter ausschalten und danach wie gewohnt fortfahren.

Name	Herstellung	Beschreibung
RS Latch		Speichert ein Signal

•

  Beide Schalter sind aus.

•

  Wird einer der Schalter kurz betätigt, wird das Signal gespeichert.

•

  Werden beide Schalter betätigt, brennt die Zelle aus.

Toggle Latch

Das Toggle Latch (dt.: Wechselspeicher) ist auch eine Speicherzelle, welche auch jeweils zwei Eingänge und Ausgänge hat. hier erzielen beide Einhänge jedoch die gleiche Wirkung. Erhält einer der Eingänge ein Signal, wechseln die Ausgänge ihren Status, d. h. der Ausgang, der vorher aus war, ist nun an und andersrum. Man kann ihn auch von Hand mit einem Rechtsklick umschalten.

Name	Herstellung	Beschreibung
Toggle Latch		Schaltet zwischen zwei Ausgängen hin bzw. her, wenn ein Eingang ein Signal erhält

•

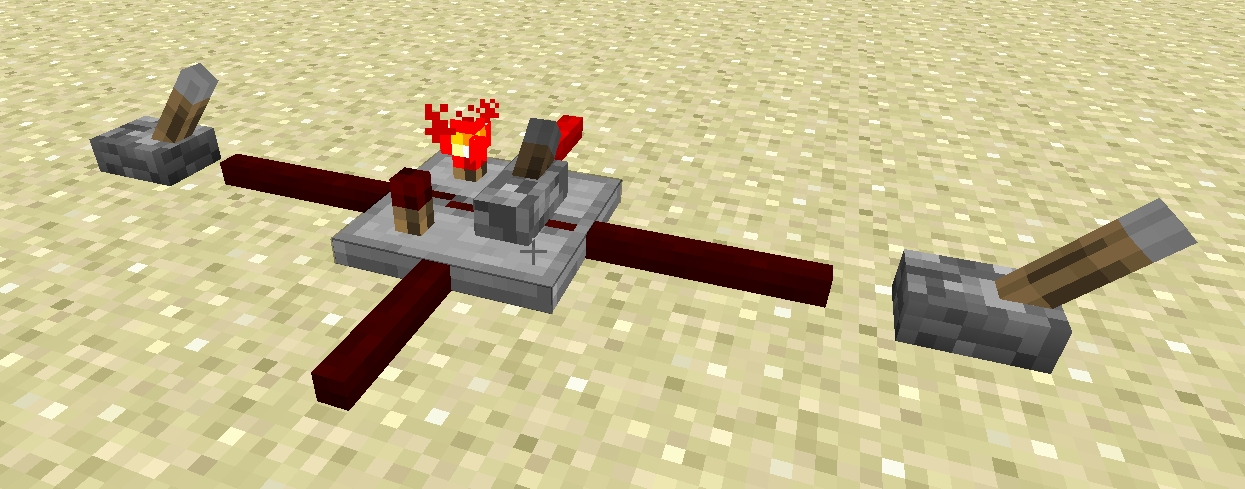

  Das Toggle Latch hat immer einen Ausgang an

•

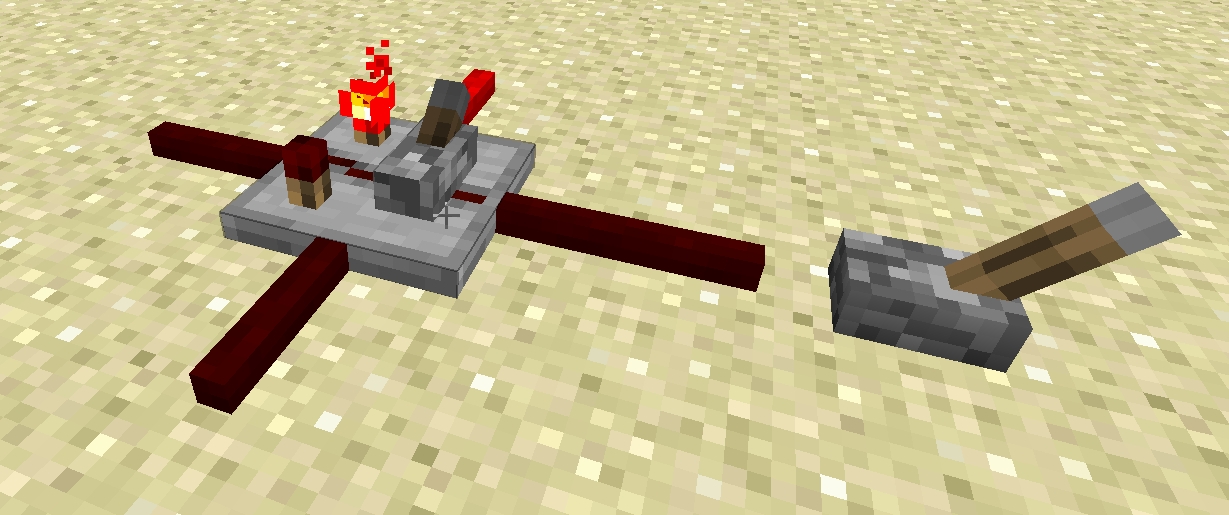

  Bei einem Signal wechselt der Ausgang

•

  Der Zustand wird geseichert

•

  Der Eingang auf der anderen Seite erfüllt den gleichen Zweck

Transparent Latch

Das Transparent Latch (dt.: transparenter Signalspeicher) setzt die Ausgänge auf den Status des linken Einganges, wenn der vordere Eingang an ist.

Ist er aus, werden die Ausgänge gespeichert und der linke Eingang spielt keine Rolle mehr, d. h. die Eingänge werden aktualisiert, wenn vorne ein Signal eintrifft.

Name	Herstellung	Beschreibung
Transparent Latch		Setzt Ausgänge auf einen Eingang, wenn der andere an ist

Sonstige

Pulse Former

Der Pulse Former (dt.: Impulsformer) gibt ein kurzes Signal aus, wenn ein längeres Signal eintrifft.

Name	Herstellung	Beschreibung
Pulse Former		Verkürzt ein Redstone-Signal

•

  Keine Eingabe - keine Ausgabe

•

  Wird ein Signal eingeben, wird auch eines ausgegeben...

•

  ...allerdings ein sehr kurzes.

State Cell

Die State Cell (dt.: Statuszelle) ist eine Mischung aus einer Speicherzelle und einem Timer.

Wenn sie vorne ein Signal erhält, gibt sie am linken Ausgang ein Signal aus, bis die eingestellte Zeit abgelaufen ist. Danach gibt sie am hinteren Ausgang einen Puls aus und setzt sich zurück.

Wird von rechts ein Signal eingegeben, läuft die Zeit nicht ab bzw. die Zeit wird zurückgesetzt. Vorne können jedoch weiterhin Signale eintreffen.

Name	Herstellung	Beschreibung
State Cell		Speichert für eine bestimmte Zeit ein Signal

Synchronizer

Der Synchronizer gibt ein kures Signal aus, wenn der linke und der rechte Eingang jeweils mindestens ein kurzes Signal erhalten haben.

Die Reihenfolge oder der Zeitpunkt spielen dabei keine Rolle, der Status der beiden Eigänge wird gespeichert. Wird auf den vorderen Eingang ein Signal gegeben, werden beide Eingänge zurückgesetzt bzw. kann man keine Signale auf den Eingängen speichern.

Name	Herstellung	Beschreibung
Syncronizer		Gibt einen Puls aus, wenn beide Eingänge jeweils ein Signal erhalten haben

Multiplexer

Der Multiplexer gibt ein Signal aus, wenn durch ein weiteres Redstone-Signal festgelegter Eingang an ist. Er hat also drei Eingänge. Der Ausgang übernimmt das Signal des rechten 'oder' des linken Eingangs. Ist der vordere Eingang aus, wird der rechte Eingang übernommen. Empfängt der vordere Eingang ein Signal, übernimmt der Ausgang das Signal des linken Eingangs.

Name	Herstellung	Beschreibung
Multiplexer		leitet ein Signal aus einem bestimmten Eingang weiter

•

  Der mittlere Eingang bestimmt, welchem Eingang der Ausgang entspricht

•

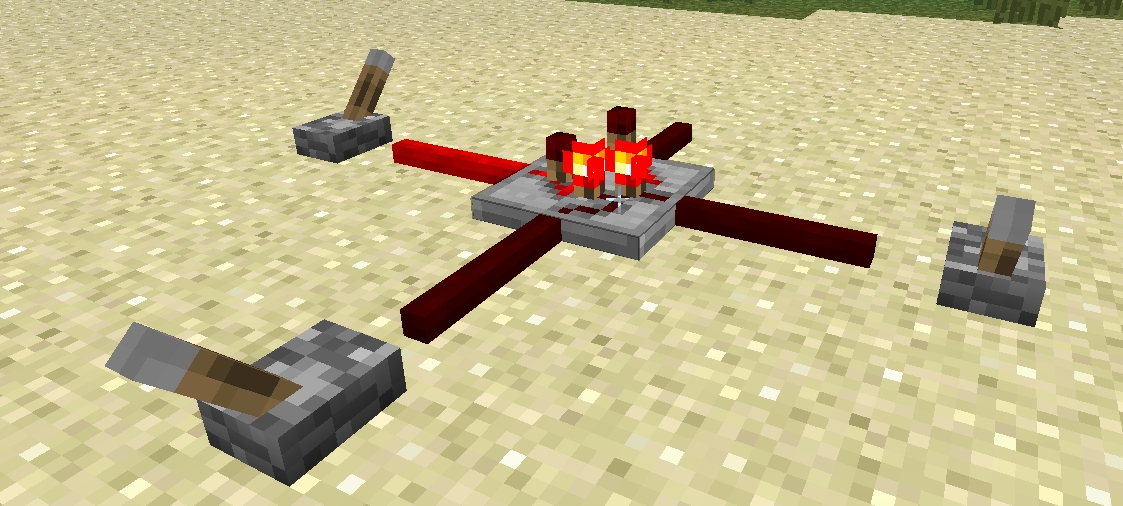

  Ist er aus, wird das rechte Signal weitergeleitet...

•

  ...und das linke wird ignoriert

•

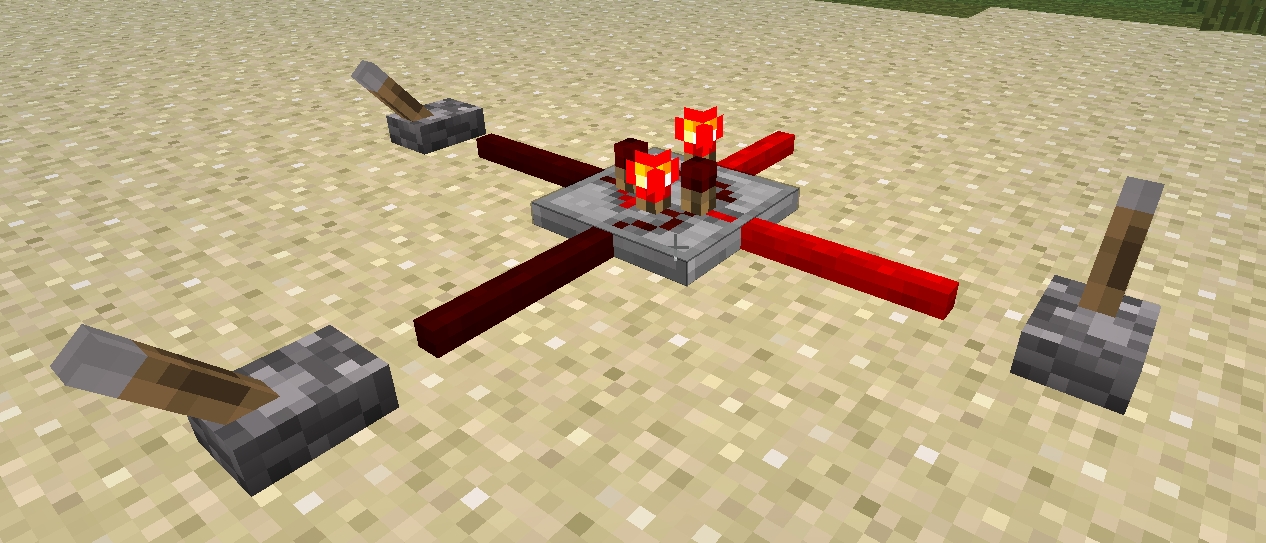

  Ist der mittlere Eingang an, wird das linke Signal weitergeleitet...

•

  ...und das rechte nicht beachtet.

Counter

Der Counter (dt.: Zähler) ist, wie der Name schon sagt, eine Zähleinheit.

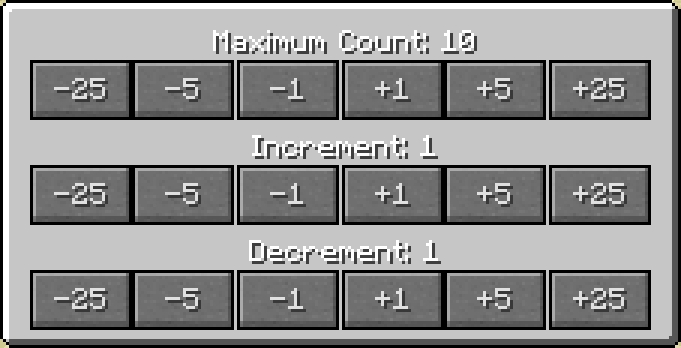

Er hat zwei Eingänge und zwei Ausgänge. Man kann einstellen, wie hoch er zählen soll (Maximum Count), wie viele Schritte er hoch zählen soll (increment) und wie viele Schritte er herunterzählen soll (decrement).

Wird in den rechten Eingang (mit einen "+" gekennzeichnet) ein Signal eingegeben, zählt der Counter die unter Increment angegebenen Schritte nach oben. Erreicht er dabei das Maximum, gibt er am hinteren Ausgang ein Signal aus.

Wird auf dem anderen Eingang (mit einem "-" gekennzeichnet) ein Signal eingegeben, zählt er die unter Decrement angegebenen Schritte nach unten. Erreicht er dabei die 0, gibt er auf dem anderen Ausgang ein Signal aus.

Name	Herstellung	Beschreibung
Counter		Gibt ein Signal aus, wenn eine bestimmte Anzahl an Signalen eingegangen ist

•

  In der Ausgangslange ist der Counter auf 0 und gibt ein Signal aus

•

  Werden Impulse eingegeben, zählt er, je nachdem auf welcher Seite das Signal eingegeben wird, für jeden Impuls um die angegebene Schrittzahl aufwärts bzw. abwärts

•

  Wird kein Signal eingegeben, bleibt er so wie er ist

•

  Erreicht er das Maximum, gibt er auf der anderen Seite ein Signal aus.

•

  Alle Werte lassen sich einstellen

Repeater

Der Repeater (dt.: Verstärker) entspricht dem Vanilla-Repeater, nur bietet er insgesamt neun Verzögerungsstufen (1, 2, 3, 4, 8, 16, 32, 64 und 128 Ticks) und die Vorteile, die eine RedPower-Kachel mit sich bringt.

Name	Herstellung	Beschreibung
Repeater		verzögert ein Redstone-Signal

•

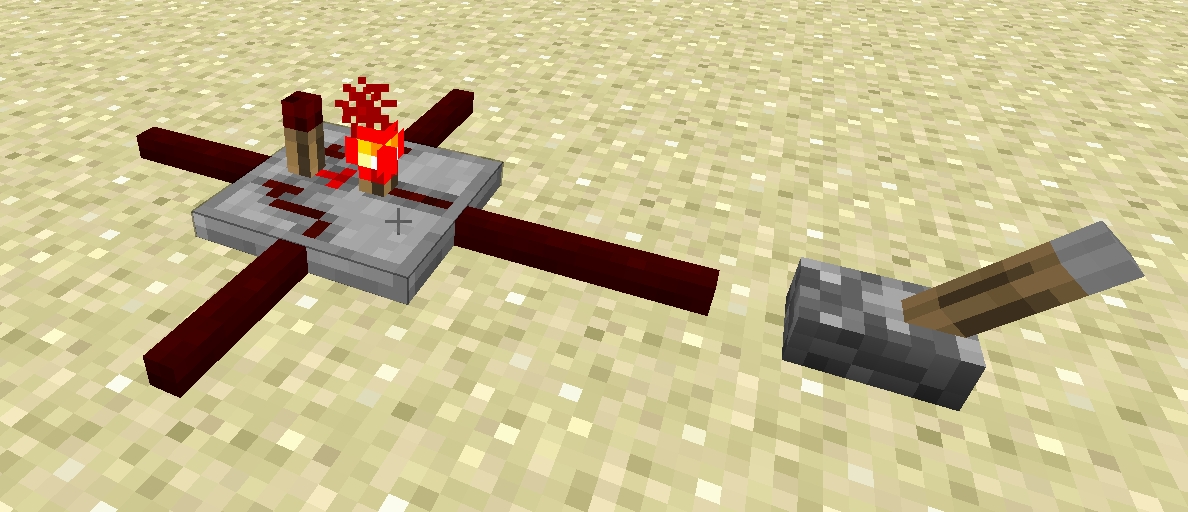

  Wenn kein Signal eingegeben wird, wird auch keines ausgegeben

•

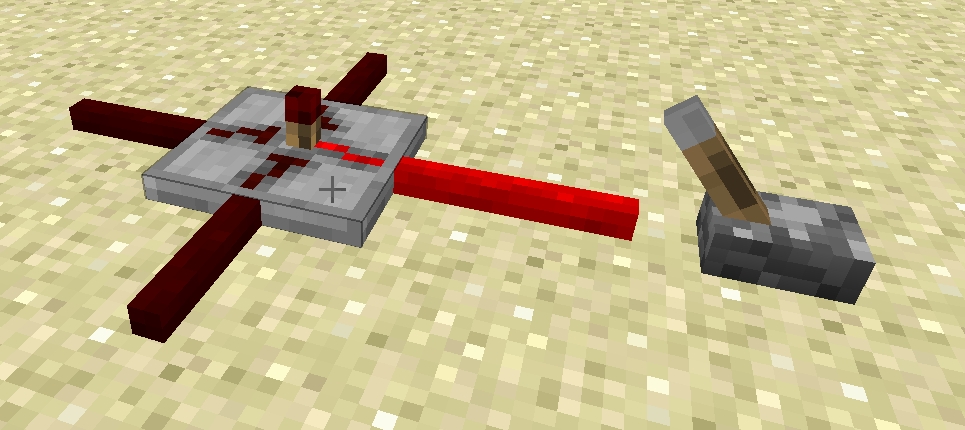

  Wird ein Signal eingegeben, wird auch eines ausgegeben...

•

  ...mit einer einstellbaren Verzögerung.

•

  Diese ist auch vorhanden, wenn man den Eingang ausschaltet.

Randomizer

Solange auf den vorderen Eingang des Randomizers (dt.: Zufallsgenerator) ein Signal gegeben wird, gehen zufällig einer oder mehrere Ausgänge an und aus. Für eine einzelne Zufallskombination empfiehlt sich die Verwendung eines Pulse Formers.

Name	Herstellung	Beschreibung
Randomizer		Gibt für die Dauer des Signal zufällig Signale aus

Bus Transceiver

Der Bus Transceiver kann die Signalrichtung eines Kabelbaumes beeinflussen.

Die Signale des Kabelbaumes können nur von einer Seite auf die andere gelangen, die Seite mit dem "Pfeil" ein Signal erhält. Man kann so z. B. einen Kabelbaum komplett sperren, ihn in eine Einbahnstraße verwandeln oder beidseitigen Signalverkehr erlauben.

Die "Pfeile" bestehen bei dieser Kachel aus zwei Pixeln, sich auf der Seite des Chips befinden, in welche die Signale wandern sollen.

Name	Herstellung	Beschreibung
Bus Transceiver

Sensoren

Light Sensor

Der Light Sensor sendet ein Redstone-Signal aus, wenn das Licht-Level einen bestimmten Wert überschreitet. Dieser Wert lässt sich mit einem Schleichen-Rechtsklick eines Schraubenziehers einstellen.

Je weiter der Sensor geöffnet ist, desto empfindlicher reagiert er auf Licht.

Breite der Öffnung	mind. Lichtlevel	Beispiele
8 Pixel	1	geringste Helligkeit, die z. B. über einen Pilz hinausgeht
6 Pixel	5	geringste Helligkeit, um festzustellen, ob es nicht Nacht ist
4 Pixel	8	geringste Helligkeit, um festzustellen, ob es keinen Niederschlag gibt
2 Pixel	13	Sonnenlicht, Feuer, Lava, Fackel

Name	Herstellung	Beschreibung
Light Sensor		Gibt ein Signal aus, wenn das Lichtlevel einen bestimmten Wert überschreitet

Zellen

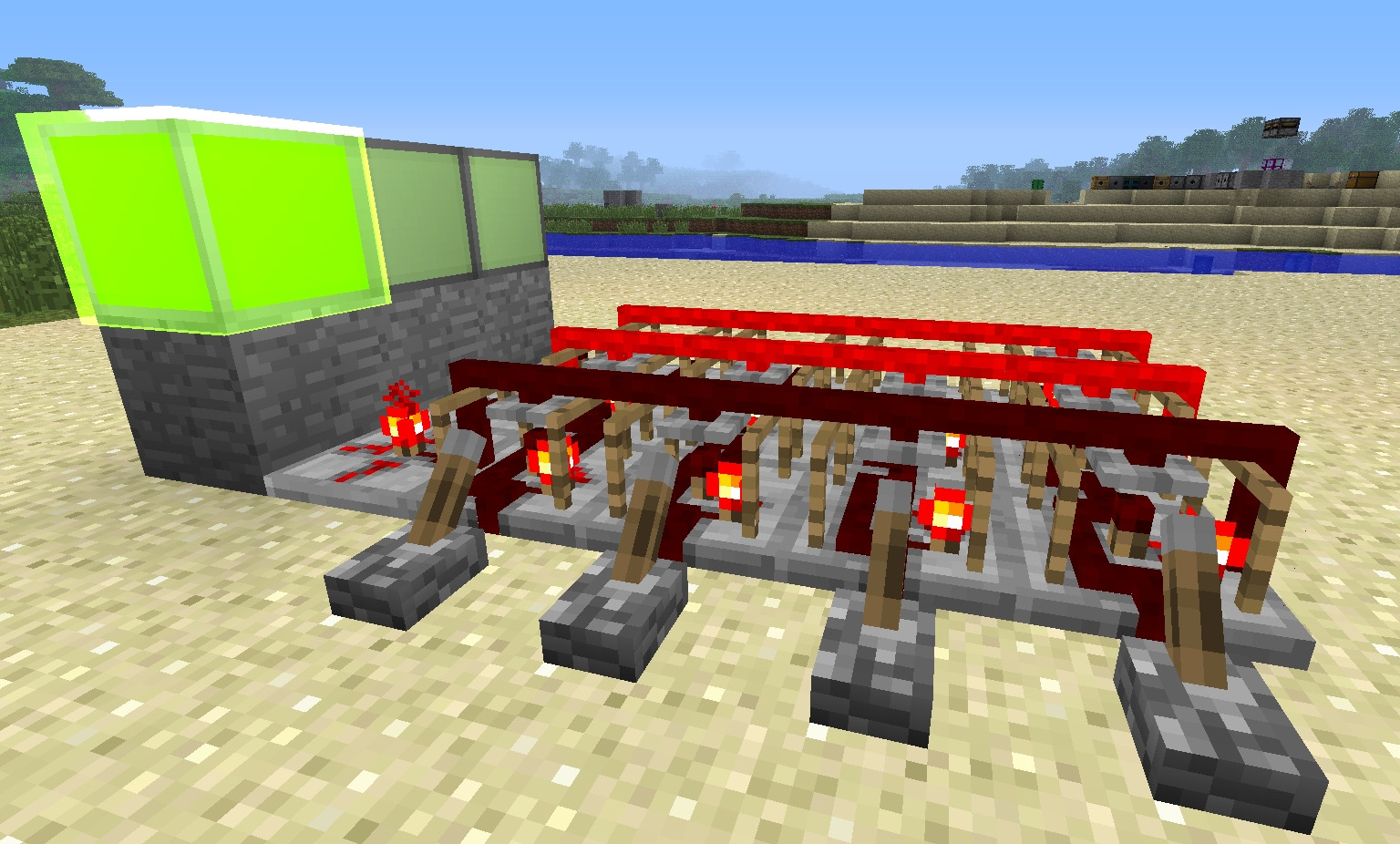

Eine normale Anwendung der Zellen. Mehr dazu im Beispiel

Mit diesen Zellen lassen sich leicht Bedingungen verknüpfen. Sie werden am besten in Reihen oder Gruppen aufgestellt.

Null Cell

Man könnte die Null Cell (dt.: Nullzelle) als nutzlos betrachten, sie tut nichts anderes als zwei Signale unverrichteter Dinge passieren zu lassen.

Name	Herstellung	Beschreibung
Null Cell		Der Ausgang ist völlig unabhängig vom Eingang

Invert Cell

Die Invert Cell (dt.: Invertierzelle) kehrt das untere Signal wie ein Nicht-Gatter um.

Name	Herstellung	Beschreibung
Invert Cell		Der Ausgang ist das Gegenteil vom Eingang

Non-Invert-Cell

Die Non-Invert Cell (dt.: Nicht-Invertierzelle) leitet das untere Signal unverarbeitet an die Brücke weiter.

Name	Herstellung	Beschreibung
Non-Invert Cell		Der Ausgang gleicht dem Eingang

Verwendung von Zellen

Beispiel: Man hat die Eingänge A, B, C und D und die Ausgänge 1, 2 und 3. Der Ausgang 1 soll angehen, wenn kein Eingang Strom hat, der Ausgang 2 Soll angehen, wenn A und B ein Signal haben und C und D kein Signal haben und der Ausgang 3 soll angehen, wenn D ein Signal hat, bei den anderen Eingängen ist es egal.

Dies lässt sich natürlich mit einigen Und- und Nicht-gattern realisieren, aber wenn man viel mehr Ausgänge hat, wird es problematisch.

Hier greifen die Zellen ein. Man legt für jeden Ausgang eine Reihe mit Zellen an. In jede Reihe kommen so viele Zellen wie es Eingänge gibt. Bei der Auswahl der richtigen Zelle an der richtigen Stelle überprüft man, ob der jeweilige Eingang für einen bestimmten Ausgang an sein muss, aus sein muss oder ob es egal ist. Ist es egal, nimmt man die Null Cell, muss der Eingang an sein, nimmt man die Invert Cell und muss der Eingang aus sein, nimmt man die Non-Invert Cell. Die Zellen müssen so platziert sein, dass die Brücken zu den Ausgängen führen und an jeden Ausgang kommt ein NOT Gate.

NC = Null Cell; IC = Invert Cell; NIC = Non-Invert Cell

	1	2	3
A	NIC	IC	NC
B	NIC	IC	NC
C	NIC	NIC	NC
D	NIC	NIC	IC

•

  Ist kein Eingang an, ist der erste Ausgang auch an

•

  Sind die ersten beiden Eingänge an, ist der zweite Ausgang an

•

  Ist der letzte Eingang an, ist der dritte Ausgang an
